Modul SFP: Menggerakkan Arus Lalu Lintas Jaringan Modern

I. Pengantar Modul SFP

A. Hook: Tulang punggung jaringan modern

Di jaring rumit komunikasi digital modern, di mana data mengalir dengan kecepatan cahaya, ada pahlawan tanpa tanda jasa yang bekerja tanpa lelah di belakang layar. Di antaranya, Modul Form-Factor Pluggable (SFP) Kecil Menonjol sebagai komponen penting, secara diam-diam memungkinkan konektivitas berkecepatan tinggi yang memberi daya semuanya dari pusat data yang luas hingga pengalaman internet sehari-hari Anda. Seringkali diabaikan, transceiver yang kompak ini, pada dasarnya, adalah tulang punggung jaringan kontemporer.

B. Apa itu modul SFP?

Modul SFP adalah transceiver optik yang kompak dan dapat dikenakan yang digunakan untuk aplikasi telekomunikasi dan komunikasi data. Tujuan utamanya adalah untuk mengubah sinyal listrik menjadi sinyal optik (dan sebaliknya) untuk memfasilitasi transmisi data di atas kabel serat optik, atau untuk menyediakan konektivitas tembaga.

1. Definisi dan tujuan : Pada intinya, modul SFP adalah konverter antarmuka gigabit miniatur (GBIC) yang memungkinkan perangkat jaringan seperti sakelar, router, dan kartu antarmuka jaringan (NIC) untuk terhubung ke berbagai kabel serat optik atau kabel tembaga. Ini bertindak sebagai antarmuka, memungkinkan data untuk melakukan perjalanan melalui media fisik yang berbeda.

2. Karakteristik utama :

Hot-pluggable : SFP dapat dimasukkan ke dalam atau dihapus dari perangkat jaringan tanpa mematikan sistem, meminimalkan downtime dan menyederhanakan pemeliharaan.
Kompak : Ukurannya yang kecil memungkinkan untuk kepadatan port tinggi pada peralatan jaringan, membuatnya ideal untuk lingkungan yang dibatasi ruang.
Serbaguna : SFPS mendukung berbagai standar jaringan, laju data, dan jarak, membuatnya mudah beradaptasi dengan kebutuhan jaringan yang beragam.

C. Sejarah Singkat dan Evolusi (dari GBIC ke SFP dan Beyond)

Modul SFP muncul sebagai penerus transceiver Gigabit Interface Converter (GBIC) yang lebih besar. Sementara GBICS efektif, kepadatan port terbatas ukurannya yang besar pada peralatan jaringan. Dorongan industri untuk miniaturisasi dan efisiensi yang lebih tinggi menyebabkan pengembangan SFP, yang menawarkan fungsionalitas yang sama dalam jejak yang jauh lebih kecil. Evolusi ini menandai momen penting, memungkinkan produsen jaringan untuk merancang perangkat yang lebih kompak dan kuat. Keberhasilan SFP membuka jalan bagi transceiver yang lebih cepat dan lebih canggih seperti SFP, QSFP, dan OSFP, masing -masing mendorong batas kecepatan transmisi data.

D. pentingnya dalam infrastruktur jaringan saat ini

Dalam era yang ditentukan oleh konsumsi data besar -besaran dan permintaan komunikasi instan, pentingnya modul SFP tidak dapat dilebih -lebihkan. Mereka sangat mendasar untuk:

Skalabilitas : Mengaktifkan jaringan untuk dengan mudah memperluas dan beradaptasi dengan meningkatnya permintaan data dengan hanya bertukar modul.
Fleksibilitas : Mengizinkan perangkat jaringan tunggal untuk mendukung berbagai jenis koneksi (mis., Serat jarak pendek, serat jarak jauh, atau tembaga) dengan mengubah SFP.
Keandalan : Menyediakan tautan yang kuat dan berkinerja tinggi yang penting untuk aplikasi penting di pusat data, jaringan perusahaan, dan telekomunikasi.

Tanpa komponen kecil, namun kuat ini, jaringan berkecepatan tinggi, fleksibel, dan efisien yang kita andalkan setiap hari tidak akan mungkin terjadi.

Ii. Memahami Dasar Modul SFP

A. Anatomi modul SFP

Modul SFP, meskipun ukurannya kecil, adalah bagian rekayasa canggih yang terdiri dari beberapa komponen penting yang bekerja bersama untuk memfasilitasi transmisi data.

1. Komponen transceiver (pemancar, penerima) : Jantung modul SFP terletak pada komponen transceiver -nya. Di satu sisi, ada a pemancar (TX) yang mengubah sinyal data listrik menjadi pulsa cahaya optik menggunakan dioda laser (untuk serat optik) atau sinyal listrik untuk tembaga. Di sisi lain, a penerima (RX) mendeteksi pulsa lampu optik yang masuk ini atau sinyal listrik dan mengubahnya kembali menjadi sinyal data listrik yang dapat dipahami oleh perangkat jaringan. Fungsi ganda inilah mengapa mereka sering disebut sebagai "transceiver."

2. Antarmuka listrik : Ini adalah bagian dari modul SFP yang dihubungkan langsung ke perangkat jaringan host (mis., Port sakelar). Ini terdiri dari serangkaian pin yang menetapkan koneksi listrik, memungkinkan SFP untuk menerima daya dan bertukar sinyal data dengan sirkuit perangkat. Antarmuka ini mematuhi standar spesifik untuk memastikan interoperabilitas.

3. Antarmuka optik (konektor LC) : Untuk SFP serat optik, antarmuka optik adalah tempat kabel serat optik terhubung. Jenis konektor yang paling umum digunakan untuk modul SFP adalah LC (Lucent Connector) . Konektor LC adalah konektor bentuk bentuk kecil yang dikenal dengan kemampuan kepadatannya yang tinggi dan kinerja yang andal, menjadikannya ideal untuk desain kompak modul SFP. Mereka biasanya menampilkan mekanisme kait untuk memastikan koneksi yang aman.

4. Pemantauan Diagnostik Digital (DDM) / Digital Optical Monitoring (DOM) : Banyak modul SFP modern dilengkapi dengan kemampuan DDM atau DOM. Fitur ini memungkinkan administrator jaringan untuk memantau parameter waktu-nyata SFP, seperti daya output optik, daya input optik, suhu, arus bias laser, dan tegangan suplai transceiver. DDM/DOM sangat berharga untuk manajemen jaringan, memungkinkan pemecahan masalah proaktif, pemantauan kinerja, dan pemeliharaan prediktif, sehingga meningkatkan keandalan jaringan.

B. Bagaimana cara kerja modul SFP

Prinsip operasional modul SFP berkisar pada konversi yang efisien dan transmisi sinyal.

1. Konversi sinyal (listrik ke optik dan sebaliknya) : Ketika data perlu dikirim dari perangkat jaringan melalui kabel serat optik, sinyal data listrik dari perangkat dimasukkan ke dalam pemancar SFP. Pemancar mengubah sinyal listrik ini menjadi pulsa cahaya (menggunakan laser VCSEL atau DFB untuk SFP serat, atau sinyal listrik spesifik untuk SFP tembaga). Pulsa cahaya ini kemudian bergerak melalui kabel serat optik. Di ujung penerima, penerima modul SFP lain mendeteksi pulsa cahaya ini dan mengubahnya kembali menjadi sinyal listrik, yang kemudian diteruskan ke perangkat jaringan yang terhubung.

2. Peran dalam transmisi data atas kabel serat optik : SFP adalah perantara penting dalam jaringan serat optik. Mereka memungkinkan transmisi data jarak jauh berkecepatan tinggi yang tidak mungkin dilakukan dengan kabel tembaga tradisional di luar panjang tertentu. Dengan mengubah sinyal listrik menjadi cahaya, mereka mengatasi keterbatasan resistensi listrik dan gangguan elektromagnetik, memungkinkan aliran data yang kuat dan cepat melintasi jarak yang luas di dalam pusat data, antara bangunan, atau bahkan di seluruh kota.

C. Keuntungan utama dari modul SFP

Adopsi luas modul SFP sebagian besar disebabkan oleh keunggulan signifikan yang mereka tawarkan dalam desain dan operasi jaringan.

1. Fleksibilitas dan skalabilitas : SFP memberikan fleksibilitas yang tak tertandingi. Sakelar jaringan tunggal dapat mendukung berbagai jenis koneksi (mis., Serat multimode jarak pendek, serat mode tunggal jarak jauh, atau tembaga Ethernet) dengan hanya mengisi port SFP-nya dengan modul yang sesuai. Modularitas ini memungkinkan jaringan untuk skala dengan mudah, beradaptasi dengan perubahan persyaratan tanpa perlu mengganti seluruh perangkat jaringan.

2. Efektivitas biaya : Dengan mengizinkan administrator jaringan hanya membeli transceiver spesifik yang diperlukan untuk aplikasi saat ini, SFP mengurangi biaya perangkat keras awal. Selain itu, sifatnya yang dapat dikenakan panas dan kemampuan DDM menyederhanakan pemeliharaan dan pemecahan masalah, yang mengarah ke biaya operasional yang lebih rendah dari waktu ke waktu.

3. Sifat panas-hot-swappable : Seperti yang disebutkan, SFP dapat dimasukkan atau dihapus saat perangkat jaringan beroperasi. Fitur "hot-swappable" ini meminimalkan downtime jaringan selama peningkatan, penggantian, atau pemecahan masalah, memastikan ketersediaan layanan yang berkelanjutan.

4. Standardisasi (MSA - Perjanjian Multi -Sumber) : Desain dan fungsionalitas modul SFP diatur oleh Perjanjian Multi-Sumber (MSA). Perjanjian di seluruh industri ini memastikan bahwa SFP dari berbagai produsen dapat dioperasikan, mencegah vendor mengunci dan menumbuhkan pasar kompetitif. Standardisasi ini merupakan manfaat utama, memberi pengguna berbagai pilihan dan memastikan kompatibilitas di berbagai peralatan jaringan.

AKU AKU AKU. Jenis Modul SFP

Fleksibilitas modul SFP sebagian besar dikaitkan dengan beragam jenis yang tersedia, masing -masing dirancang untuk memenuhi persyaratan jaringan tertentu mengenai laju data, jarak transmisi, dan tipe serat. Memahami kategori -kategori ini sangat penting untuk memilih SFP yang sesuai untuk aplikasi apa pun.

A. Kategorisasi berdasarkan tingkat data

Modul SFP terutama dikategorikan oleh laju data maksimum yang dapat mereka dukung. Ini menentukan kesesuaian mereka untuk standar Ethernet yang berbeda.

Kategori	Laju data	Keterangan	Tipe umum	Jenis serat/kabel	Jarak yang khas
100base (Ethernet cepat)	100 mbps	Dirancang untuk aplikasi Ethernet cepat, digunakan dalam sistem warisan atau aplikasi industri tertentu.	100base-fx, 100base-lx	Serat multi-mode atau mode tunggal	Hingga 2 km (FX), hingga 10 km (LX)
1000base (Gigabit Ethernet)	1 Gbps	Jenis yang paling umum, banyak digunakan dalam jaringan perusahaan dan pusat data.	1000base-sx	Multi-Mode Fiber (MMF)	Hingga 550 meter
			1000base-lx/lh	Serat mode tunggal (SMF)	Hingga 10 km
			1000base-zx	Serat mode tunggal (SMF)	Hingga 70-80 km
			1000base-t	Tembaga (RJ45)	Hingga 100 meter

B. Kategorisasi berdasarkan panjang gelombang/jarak

Di luar kecepatan data, SFP juga diklasifikasikan oleh panjang gelombang cahaya yang mereka gunakan dan jarak maksimum yang dapat mereka tutupi.

Kategori	Panjang gelombang/metode	Keterangan	Penggunaan khas
Jangka pendek (sr)	850 nm	Dirancang untuk jarak yang lebih pendek daripada serat multi-mode.	Intra-Building, Tautan Pusat Data
Jangka panjang (LR)	1310 nm	Dirancang untuk jarak yang lebih jauh daripada serat mode tunggal.	Jaringan antar pembangunan, kampus
Extended-Reach (ER)	1550 nm	Menawarkan jarak yang lebih besar dari serat mode tunggal.	Jaringan Area Metropolitan (MANS), Koneksi Perusahaan Long-Haul

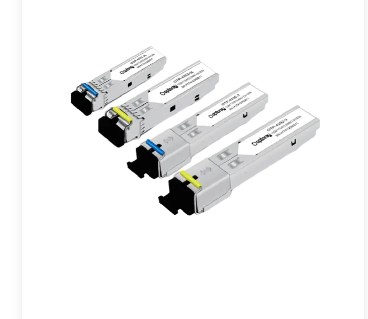

SFPS Bi-directional (Bidi)	Dua panjang gelombang yang berbeda (mis., 1310/1490 nm)	Mentransmisikan dan menerima data melalui satu untai kabel serat optik.	Aplikasi Serat ke Rumah (FTTH)
SFP CWDM (multiplexing divisi gelombang kasar)	Panjang gelombang berjarak luas (mis., 1270-1610 nm)	Memungkinkan beberapa saluran data di atas untai serat tunggal menggunakan panjang gelombang yang berbeda. Hemat biaya untuk jarak menengah.	Metro Ethernet, Jaringan Perusahaan
SFP DWDM (multiplexing divisi panjang gelombang padat)	Panjang gelombang jarak dekat (mis., C-band 1530-1565 nm)	Memungkinkan jumlah saluran yang secara signifikan lebih tinggi dan bandwidth yang lebih besar di atas satu serat.	Jaringan jarak jauh, berkapasitas tinggi

C. Modul SFP Khusus

Selain aplikasi Ethernet standar, SFP juga diadaptasi untuk protokol jaringan lainnya.

1. SFP Saluran Serat : Modul -modul ini secara khusus dirancang untuk jaringan saluran serat, yang biasanya digunakan dalam jaringan area penyimpanan (SAN). Mereka mendukung berbagai kecepatan saluran serat (mis., 1G, 2G, 4G, 8G) dan sangat penting untuk transfer data berkecepatan tinggi antara server dan perangkat penyimpanan.

2. Sonet/SDH SFPS : Synchronous Optical Networking (SONET) dan Synchronous Digital Hierarchy (SDH) adalah protokol standar untuk mengirimkan informasi digital melalui serat optik. SFP tersedia untuk mendukung berbagai tarif SONET/SDH (mis., OC-3, OC-12, OC-48), memungkinkan penggunaannya dalam jaringan telekomunikasi untuk transmisi suara dan data.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Ketika tuntutan jaringan terus meningkat, evolusi transceiver optik telah menyebabkan keluarga modul, masing -masing dirancang untuk mendukung tingkat data yang semakin tinggi. Sementara modul SFP meletakkan dasar untuk transceiver yang ringkas dan hot-pluggable, iterasi selanjutnya telah muncul untuk memenuhi permintaan bandwidth yang tak pernah puas. Memahami perbedaan antara faktor-faktor bentuk ini sangat penting untuk merancang dan meningkatkan jaringan kinerja tinggi.

Jenis Modul	Nama lengkap	Laju data yang khas	Karakteristik utama	Aplikasi umum
SFP	Pluggable Faktor Bentuk Kecil	1 Gbps	Pendahuluan yang kompak, hot-pluggable, untuk SFP.	Gigabit Ethernet, saluran serat 1G, sakelar/router/server yang menghubungkan.
SFP	Enhanced Small Form-Factor Pluggable	10 Gbps	Ukuran fisik yang mirip dengan SFP, kecepatan lebih tinggi, memindahkan beberapa pengkondisian sinyal ke host.	10 Gigabit Ethernet, tautan sakelar server-ke-tor, tautan antar-switch di pusat data.
QSFP	Quad Small Form-Factor Pluggable Plus	40 Gbps	Mentransmisikan jalur 4 x 10 Gbps, kepadatan lebih tinggi dari 4x SFP.	40 Gigabit Ethernet, Infiniband, uplink bandwidth tinggi.
QSFP28	Quad Small Form-Factor Pluggable 28	100 Gbps	Mentransmisikan jalur 4 x 25 Gbps.	100 Gigabit Ethernet, Interkoneksi Pusat Data, Tautan Jaringan Inti.
QSFP56	Quad Small Form-Factor Pluggable 56	200 Gbps	Mentransmisikan jalur PAM4 4 x 50 Gbps.	200 Gigabit Ethernet, jaringan pusat data generasi berikutnya.
QSFP-DD	Quad kecil bentuk-faktor pluggable double kepadatan	200/400/800 Gbps	Ganda jalur listrik ke 8, faktor bentuk serupa dengan QSFP.	Pusat data ultra-tinggi, jaringan cloud.
OSFP	Octal Small Form-Factor Pluggable	400/800 Gbps	Mendukung 8 jalur listrik, sedikit lebih besar dari QSFP-DD untuk manajemen termal yang lebih baik.	Penyebaran 400g dan 800g yang mutakhir, pusat data hyperscale.

E. Kapan Menggunakan Yang Mana: Skenario Aplikasi dan Persyaratan Jaringan

Pilihan antara SFP, SFP, QSFP, dan OSFP sepenuhnya tergantung pada persyaratan jaringan tertentu:

SFP (1 Gbps) : Ideal untuk koneksi Ethernet gigabit tradisional, peralatan jaringan yang lebih lama, dan skenario di mana bandwidth 1 Gbps sudah cukup, seperti jaringan kantor dasar atau perangkat penghubung tepi.
SFP (10 Gbps) : Standar untuk 10 Gigabit Ethernet. Penting untuk menghubungkan server ke sakelar top-of-rack (TOR), tautan antar-switch dalam pusat data, dan jaringan backbone perusahaan di mana 10 Gbps adalah persyaratan kecepatan saat ini.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Digunakan untuk menggabungkan tautan 10g, koneksi switch-to-switch, dan uplink bandwidth tinggi di pusat data.
- QSFP28 (100 Gbps) : Pekerja keras untuk interkoneksi pusat data 100g, tautan jaringan inti, dan konektivitas server dengan kepadatan tinggi.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Penting untuk pusat data hyperscale, penyedia cloud, dan aplikasi bandwidth yang sangat tinggi di mana kepadatan port maksimum dan bandwidth adalah yang terpenting.
OSFP (400/800 Gbps) : Juga digunakan untuk penyebaran 400g mutakhir dan 800G di masa depan, terutama di mana manajemen termal dan bukti masa depan adalah pertimbangan utama, seringkali di pusat data skala besar dan jaringan penyedia layanan.

Singkatnya, karena kecepatan jaringan terus berakselerasi, setiap faktor bentuk transceiver memainkan peran penting pada lapisan infrastruktur jaringan yang berbeda, memastikan bahwa tuntutan bandwidth dipenuhi secara efisien dan hemat biaya.

V. Aplikasi modul SFP

Adopsi yang meluas dan evolusi berkelanjutan modul SFP berasal dari peran penting mereka di berbagai lingkungan jaringan. Fleksibilitas mereka, dikombinasikan dengan kemampuan mereka untuk mendukung berbagai kecepatan dan jarak, membuat mereka komponen yang sangat diperlukan di hampir setiap aspek infrastruktur digital modern.

A. Pusat Data

Pusat data mungkin merupakan penerima manfaat yang paling menonjol dari teknologi SFP. Dalam lingkungan dengan kepadatan tinggi, bandwidth tinggi ini, SFP sangat penting untuk:

Konektivitas server : Menghubungkan masing-masing server ke sakelar top-of-rack (TOR), memungkinkan transfer data berkecepatan tinggi untuk mesin virtual, aplikasi, dan penyimpanan.
Tautan Inter-Switch (ISL) : Menyediakan koneksi bandwidth tinggi antara berbagai lapisan sakelar (mis., Akses ke agregasi, agregasi ke inti) di dalam pusat data, memastikan aliran data yang cepat melintasi kain jaringan.
Data Center Interconnect (DCI) : Untuk menghubungkan pusat data yang dipisahkan secara geografis, sering menggunakan SFP jangka panjang (seperti 1000Base-Lx/LH atau Zx) atau modul QSFP berkecepatan lebih tinggi untuk menjembatani jarak dengan serat mode tunggal.
Jaringan Area Penyimpanan (SAN) : SFP Fiber Channel secara khusus digunakan dalam SAN untuk menghubungkan server ke array penyimpanan, memfasilitasi akses data tingkat blok berkecepatan tinggi untuk aplikasi penting.

B. Jaringan Perusahaan (LAN/WAN)

Modul SFP sangat penting untuk desain dan pengoperasian Jaringan Area Lokal Perusahaan (LAN) dan jaringan area luas (WAN), dari usaha kecil hingga perusahaan besar.

Backbone kampus : Menghubungkan bangunan atau departemen yang berbeda dalam jaringan kampus yang besar, sering menggunakan SFP serat mode tunggal untuk jarak yang lebih jauh.
Distribusi dan Lapisan Akses : Memberikan uplink berkecepatan tinggi dari sakelar lapisan akses (menghubungkan perangkat pengguna akhir) ke sakelar lapisan distribusi, memastikan kinerja jaringan untuk sejumlah besar pengguna.
Backhaul titik akses nirkabel : Dalam penyebaran yang lebih besar, SFP dapat digunakan untuk menghubungkan titik akses nirkabel berkapasitas tinggi ke infrastruktur jaringan kabel.
Menghubungkan peralatan warisan : 1000Base-T SFP memungkinkan sakelar serat optik modern untuk terhubung ke perangkat atau segmen jaringan tembaga yang lebih lama.

C. Telekomunikasi (FTTH, Metro Ethernet)

Industri telekomunikasi sangat bergantung pada modul SFP untuk memberikan layanan berkecepatan tinggi ke rumah dan bisnis.

Serat ke rumah (ftth) : SFP BIDI biasanya digunakan dalam jaringan optik pasif (PONS) untuk penyebaran FTTH, memungkinkan komunikasi dua arah melalui untai serat tunggal, yang mengurangi biaya penyebaran serat.
Metro Ethernet : SFP, termasuk varian CWDM dan DWDM, merupakan bagian integral dari jaringan area metropolitan (MANS), memungkinkan penyedia layanan untuk memberikan layanan Ethernet bandwidth tinggi di seluruh wilayah perkotaan dan pinggiran kota. Mereka memungkinkan penggunaan infrastruktur serat secara efisien dengan multiplexing beberapa layanan ke satu serat.
Mobile Backhaul : Menghubungkan stasiun dasar seluler ke jaringan inti, memastikan transfer data berkecepatan tinggi untuk komunikasi seluler.

D. Storage Area Networks (SAN)

Seperti disebutkan secara singkat, SAN adalah area aplikasi penting untuk modul SFP khusus.

Konektivitas Saluran Serat : SFP Saluran Serat (mis., 1G, 2G, 4G, 8G, saluran serat 16G) dirancang khusus untuk protokol saluran serat, yang dioptimalkan untuk transfer data latensi rendah berkecepatan tinggi antara server dan perangkat penyimpanan bersama. Modul-modul ini sangat penting untuk memastikan kinerja dan keandalan sistem penyimpanan misi-kritis.

E. Industri Ethernet

Di luar lingkungan TI tradisional, modul SFP semakin ditemukan dalam pengaturan industri, di mana jaringan yang kuat dan andal sangat penting untuk sistem otomatisasi dan kontrol.

Sistem Kontrol Industri : Menghubungkan PLC (pengontrol logika yang dapat diprogram), sensor, dan aktuator di pabrik, pabrik pintar, dan jaringan energi.
Lingkungan yang keras : SFP kelas industri dirancang untuk menahan suhu ekstrem, getaran, dan gangguan elektromagnetik, memastikan operasi jaringan yang stabil dalam kondisi industri yang menantang.
Konektivitas jarak jauh : Menyediakan komunikasi yang andal dalam jarak jauh dalam kompleks industri besar di mana pemasangan kabel tembaga tidak praktis atau rentan terhadap gangguan.

Intinya, dari inti Internet ke lantai pabrik, modul SFP adalah pahlawan tanpa tanda jasa yang menyediakan antarmuka optik dan listrik yang diperlukan, memungkinkan aliran data berkecepatan tinggi yang mulus yang menopang dunia yang saling berhubungan kita.

Vi. Memilih modul SFP yang tepat

Memilih modul SFP yang sesuai adalah keputusan penting yang secara langsung memengaruhi kinerja jaringan, keandalan, dan efektivitas biaya. Dengan berbagai macam jenis SFP yang tersedia, membuat pilihan berdasarkan informasi membutuhkan pertimbangan yang cermat dari beberapa faktor kunci.

A. Pertimbangan Kompatibilitas (Penguncian Vendor, SFPs Pihak Ketiga)

Salah satu aspek yang paling penting ketika memilih modul SFP adalah kompatibilitas.

Vendor Lock-In : Banyak produsen peralatan jaringan (mis., Cisco, Juniper, HP) menerapkan pengkodean eksklusif dalam transceiver mereka, yang berarti perangkat mereka dapat mengeluarkan peringatan atau bahkan menolak untuk beroperasi dengan SFP dari vendor lain. Praktek ini, yang dikenal sebagai vendor lock-in, dapat membatasi pilihan Anda dan meningkatkan biaya.
SFPS pihak ketiga : Produsen SFP pihak ketiga berkualitas tinggi menghasilkan modul yang sepenuhnya sesuai dengan standar MSA (Perjanjian Multi-Sumber) dan diberi kode agar kompatibel dengan merek peralatan jaringan utama. Ini dapat menawarkan penghematan biaya yang signifikan tanpa mengurangi kinerja, asalkan bersumber dari pemasok yang memiliki reputasi baik. Selalu verifikasi kompatibilitas SFP pihak ketiga dengan model perangkat jaringan spesifik Anda sebelum dibeli.

B. Persyaratan Jaringan (Tingkat Data, Jarak, Jenis Serat)

Persyaratan teknis mendasar dari jaringan Anda menentukan jenis SFP yang diperlukan.

Laju data : Tentukan bandwidth yang diperlukan untuk tautan Anda. Apakah Anda memerlukan 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28), atau bahkan kecepatan yang lebih tinggi (QSFP-DD, OSFP)? Ini adalah filter utama untuk pilihan Anda.
Jarak : Seberapa jauh dua perangkat yang terhubung?
- Untuk jarak pendek (mis., Dalam rak atau satu kamar), SFP tembaga (1000base-t) atau SFP serat jangka pendek (1000base-SX) mungkin cukup.
- Untuk jarak menengah (mis., Di dalam gedung atau kampus), SFP serat jangka panjang (1000base-Lx/LH) adalah umum.
- Untuk jarak yang diperluas (mis., Antara bangunan, di seluruh kota), SFP yang luas (1000base-ZX) atau SFP DWDM mungkin diperlukan.
Tipe serat :
- Multi-Mode Fiber (MMF) : Digunakan untuk jarak yang lebih pendek, biasanya dengan SX SFPS. Pastikan SFP cocok dengan ukuran inti dan bandwidth modal dari kabel MMF Anda (mis., OM1, OM2, OM3, OM4, OM5).
- Serat mode tunggal (SMF) : Digunakan untuk jarak yang lebih jauh, biasanya dengan LX/LH, ZX, Bidi, CWDM, atau DWDM SFPS.

C. Faktor Lingkungan (Suhu, Tingkat Industri)

Pertimbangkan lingkungan operasi di mana modul SFP akan digunakan.

Kisaran suhu : SFP standar beroperasi dalam rentang suhu komersial (0 ° C hingga 70 ° C). Namun, untuk penyebaran di ruang tanpa syarat, penutup luar, atau pengaturan industri, Anda mungkin perlu SFP kelas industri (sering dinilai -40 ° C hingga 85 ° C) untuk memastikan operasi yang andal di bawah fluktuasi suhu ekstrem.
Kelembaban dan getaran : Meskipun kurang umum, beberapa SFP khusus dirancang untuk menahan tingkat kelembaban atau getaran yang lebih tinggi, yang mungkin penting dalam aplikasi industri atau luar ruangan tertentu.

D. Biaya vs. Kinerja

Menyeimbangkan biaya dan kinerja selalu menjadi pertimbangan.

Kebutuhan kinerja : Jangan berkompromi pada kinerja jika aplikasi Anda menuntut bandwidth tinggi dan latensi rendah. Di bawah spesifikasi SFP dapat menyebabkan hambatan jaringan dan pengalaman pengguna yang buruk.
Kendala anggaran : Sementara SFP OEM asli bisa mahal, pilihan pihak ketiga yang memiliki reputasi baik sering kali memberikan alternatif yang hemat biaya tanpa mengorbankan kualitas atau kinerja. Mengevaluasi total biaya kepemilikan, termasuk potensi peningkatan dan pemeliharaan di masa depan.

E. Pentingnya DDM/DOM untuk pemantauan

Digital Diagnostic Monitoring (DDM) atau Digital Optical Monitoring (DOM) adalah fitur penting yang harus diprioritaskan saat memilih SFP, terutama untuk tautan kritis.

Pemantauan waktu nyata : DDM/DOM memungkinkan administrator jaringan untuk memantau parameter utama seperti daya transmisi optik, daya menerima optik, arus bias laser, suhu, dan tegangan pasokan secara real time.
Pemecahan masalah proaktif : Data ini sangat berharga untuk mengidentifikasi masalah potensial sebelum menyebabkan pemadaman jaringan (mis., Mendegradasi daya optik yang menunjukkan konektor kotor atau modul yang gagal).
Pemeliharaan prediktif : Dengan melacak tren dalam kinerja SFP, administrator dapat menjadwalkan pemeliharaan secara proaktif, mencegah waktu henti yang tidak terduga.
Analisis Anggaran Tautan : Data DDM membantu dalam memverifikasi anggaran tautan optik dan memastikan bahwa kekuatan sinyal berada dalam batas yang dapat diterima untuk komunikasi yang andal.

Dengan mengevaluasi faktor -faktor ini dengan cermat, para profesional jaringan dapat memilih modul SFP yang paling cocok yang memenuhi persyaratan teknis spesifik, kendala anggaran, dan tuntutan operasional, memastikan infrastruktur jaringan yang kuat dan efisien.

Vii. Instalasi dan Pemeliharaan

Instalasi yang tepat dan pemeliharaan yang rajin sangat penting untuk memaksimalkan umur dan memastikan kinerja modul SFP yang andal dalam infrastruktur jaringan Anda. Sementara SFP dirancang untuk kemudahan penggunaan, mematuhi praktik terbaik dapat mencegah masalah umum dan memperluas efisiensi operasionalnya.

A. Praktik terbaik untuk instalasi

Menginstal modul SFP umumnya mudah karena desainnya yang bisa ditampung, tetapi beberapa praktik utama harus selalu diikuti:

Menangani dengan hati -hati : Modul SFP, terutama antarmuka optiknya, adalah komponen sensitif. Selalu tangani mereka dengan casing logam mereka dan hindari menyentuh port optik atau pin listrik.
Kebersihan adalah yang terpenting : Sebelum memasukkan SFP atau menghubungkan kabel serat optik, pastikan bahwa baik port optik SFP dan konektor-faces ujung serat bersih. Bahkan partikel debu mikroskopis dapat secara signifikan menurunkan kinerja optik. Gunakan alat pembersih serat optik khusus (mis., Tisu bebas serat dan cairan pembersih, atau pembersih satu klik).
Orientasi yang benar : Sebagian besar SFP memiliki orientasi khusus untuk penyisipan. Pastikan modul diselaraskan dengan benar dengan port pada perangkat jaringan. Itu harus meluncur dengan lancar dengan dorongan lembut sampai klik ke tempatnya. Jangan pernah memaksa SFP ke dalam port.
Mengamankan kait : Setelah dimasukkan, pastikan mekanisme kait SFP (jika ada) terlibat dengan benar untuk mengamankannya di port. Untuk SFP Fiber Optic, sambungkan konektor serat LC sampai mereka mengklik dengan aman ke port optik modul.
Cocokkan jenis transceiver dan serat : Selalu verifikasi bahwa modul SFP (mis., Multi-mode atau mode tunggal) cocok dengan jenis kabel serat optik yang digunakan. Komponen yang tidak cocok akan menyebabkan kegagalan tautan.
Perlindungan ESD : Selalu gunakan tindakan pencegahan anti-statis (mis., Tali pergelangan tangan ESD) saat menangani SFP untuk mencegah kerusakan akibat pelepasan elektrostatik.

B. Pemecahan Masalah Masalah SFP Umum

Meskipun instalasi yang tepat, masalah terkadang dapat muncul. Berikut adalah masalah terkait SFP yang umum dan langkah pemecahan masalah awal:

1. Tautan ke bawah : Ini adalah masalah yang paling umum, menunjukkan tidak ada koneksi aktif.

Periksa koneksi fisik : Pastikan kedua ujung serat atau kabel tembaga terhubung dengan aman ke SFP dan bahwa SFP sepenuhnya duduk di port masing -masing.
Verifikasi kompatibilitas SFP : Konfirmasikan bahwa kedua SFP kompatibel satu sama lain (mis., Kecepatan yang sama, panjang gelombang, dan jenis serat) dan dengan perangkat jaringan yang dicolokkan.
Periksa serat/kabel : Periksa kerusakan yang terlihat pada kabel serat optik (Kinks, Cuts) atau kabel tembaga.
Konektor bersih : Fitur akhir serat kotor sering menjadi penyebab masalah tautan. Bersihkan port optik SFP dan konektor serat.
Komponen bertukar : Jika memungkinkan, cobalah menukar SFP dengan yang bagus, atau cobalah SFP di port yang berbeda pada sakelar. Juga, cobalah kabel serat yang berbeda.
Periksa data DDM/DOM : Jika tersedia, gunakan DDM/DOM untuk memeriksa transmisi optik dan menerima tingkat daya. Daya menerima rendah sering menunjukkan konektor kotor, serat yang salah, atau masalah dengan SFP transmisi.
Konfigurasi Port : Pastikan port sakelar diaktifkan dan dikonfigurasi dengan benar (mis., Kecepatan, pengaturan dupleks).

2. Kesalahan CRC (Kesalahan Pemeriksaan Redundansi Siklik) : Ini menunjukkan paket data yang rusak, seringkali karena masalah integritas sinyal.

Konektor kotor : Penyebab utama. Bersihkan semua koneksi optik secara menyeluruh.
Serat yang salah : Serat yang rusak atau berkualitas buruk dapat menimbulkan kesalahan. Uji atau ganti serat.
Masalah jarak/atenuasi : Tautan mungkin terlalu lama untuk tipe SFP, atau mungkin ada kehilangan sinyal yang berlebihan (pelemahan) di serat. Periksa nilai tautan dan nilai DDM.
SFP yang salah : SFP itu sendiri mungkin rusak. Coba bertukar.

3. Masalah kekuasaan : Modul SFP tidak dikenali atau menunjukkan daya rendah.

Kekuatan yang tidak memadai dari host : Pastikan port perangkat jaringan memasok daya yang memadai.
SFP yang salah : SFP itu sendiri mungkin menarik terlalu banyak kekuatan atau rusak.
Terlalu panas : Jika SFP terlalu panas, itu mungkin mengurangi output daya atau dimatikan. Pastikan aliran udara yang tepat di sekitar perangkat jaringan.

C. Pembersihan dan Perawatan Antarmuka Optik

Antarmuka optik SFP dan konektor serat sangat sensitif terhadap kontaminasi. Partikel debu tunggal dapat memblokir atau menyebarkan cahaya, yang mengarah pada kehilangan sinyal yang signifikan dan degradasi kinerja.

Selalu bersih sebelum terhubung : Jadikan itu praktik standar untuk membersihkan serat akhir dan port SFP setiap kali Anda menghubungkannya.
Gunakan alat pembersih yang tepat : Investasikan dalam tisu pembersihan serat optik berkualitas tinggi, bebas serat, cairan pembersih (mis., Isopropil alkohol khusus untuk serat optik), atau pembersih serat satu klik khusus.
Jangan pernah menggunakan udara terkompresi : Udara terkompresi dapat mendorong kontaminan lebih jauh ke konektor atau port SFP.
Tetap tutup debu : Saat tidak digunakan, selalu simpan tutup debu pelindung pada modul SFP dan kabel serat optik untuk mencegah kontaminasi.

D. Pertimbangan Keselamatan (Keselamatan Laser)

Modul SFP menggunakan laser untuk transmisi optik, yang dapat menimbulkan risiko keamanan jika ditangani secara tidak benar.

Radiasi laser yang tidak terlihat : Cahaya yang dipancarkan oleh transceiver serat optik sering tidak terlihat oleh mata manusia, membuatnya sangat berbahaya.
Jangan pernah melihat langsung ke port optik : Jangan pernah melihat langsung ke port optik SFP aktif atau ujung kabel serat optik yang terhubung. Melakukan hal itu dapat menyebabkan kerusakan mata yang parah dan permanen.
Ikuti label pengaman : Selalu mematuhi peringatan keselamatan laser dan label pada modul SFP dan peralatan jaringan.
Gunakan peralatan yang tepat : Saat pengujian atau pemecahan masalah, gunakan meteran daya optik atau peralatan lain yang sesuai yang dirancang untuk pengujian serat optik, daripada inspeksi visual langsung.

Dengan mengikuti pedoman instalasi ini dan memahami langkah -langkah pemecahan masalah umum, administrator jaringan dapat memastikan umur panjang dan kinerja puncak modul SFP mereka, berkontribusi pada jaringan yang stabil dan efisien.

Viii. Tren masa depan dalam teknologi SFP

Dunia jaringan berada dalam keadaan evolusi abadi, didorong oleh permintaan tanpa henti untuk bandwidth yang lebih tinggi, latensi yang lebih rendah, dan efisiensi yang lebih besar. Teknologi SFP, berada di garis depan konektivitas optik, terus beradaptasi dengan tuntutan ini. Beberapa tren utama membentuk masa depan modul SFP dan rekan mereka yang lebih maju.

A. Kecepatan yang lebih tinggi (mis., SFP-DD)

Tren yang paling menonjol adalah dorongan terus menerus untuk kecepatan data yang lebih tinggi. Ketika jaringan 100 Gbps dan 400 Gbps menjadi lebih umum, industri ini sudah melihat ke arah generasi kecepatan berikutnya.

800 Gbps dan seterusnya : Modul seperti QSFP-DD (quad kecil bentuk-faktor pluggable density) dan OSFP (oktal formtor pluggable) memimpin muatan untuk 400 Gbps dan secara aktif dikembangkan untuk 800 Gbps dan bahkan 1,6 tbps. Kemajuan ini dicapai dengan meningkatkan jumlah jalur listrik dan menggunakan skema modulasi yang lebih kompleks (seperti PAM4).
SFP-DD (kepadatan ganda pluggable-factor kecil) : Ini adalah faktor bentuk yang muncul yang bertujuan untuk membawa kepadatan dan kecepatan yang lebih tinggi (mis., 50 Gbps, 100 Gbps) ke faktor bentuk SFP tradisional dengan menggandakan jumlah jalur listrik. Hal ini memungkinkan bandwidth yang lebih besar dalam jejak SFP yang akrab, menawarkan jalur peningkatan yang menarik untuk infrastruktur berbasis SFP yang ada.

B. Integrasi dengan fitur canggih

Modul SFP di masa depan bukan hanya tentang kecepatan; Mereka juga menggabungkan lebih banyak kecerdasan dan fungsionalitas canggih.

DDM/DOM yang ditingkatkan : Sementara DDM/DOM sudah umum, harapkan diagnostik real-time yang lebih canggih, analitik prediktif, dan bahkan kemampuan penyembuhan diri untuk diintegrasikan ke dalam transceiver. Ini akan memungkinkan pemantauan granular dan manajemen jaringan proaktif.
Fitur Keamanan : Ketika keamanan jaringan menjadi yang terpenting, transceiver dapat mencakup fitur keamanan yang tertanam, seperti kemampuan enkripsi atau mekanisme otentikasi yang ditingkatkan, untuk melindungi data di lapisan fisik.
Konsumsi daya yang lebih rendah : Dengan meningkatnya kepadatan peralatan jaringan dan kenaikan biaya energi, efisiensi daya tetap menjadi tujuan desain yang kritis. SFP di masa depan akan terus fokus pada pengurangan konsumsi daya per bit, berkontribusi pada pusat data yang lebih hijau dan biaya operasional yang lebih rendah.

C. Peran dalam jaringan 5G dan IoT

Proliferasi teknologi nirkabel 5G dan perluasan besar -besaran dari Internet of Things (IoT) menciptakan tuntutan yang belum pernah terjadi sebelumnya pada infrastruktur jaringan, dan modul SFP memainkan peran penting dalam memungkinkan transformasi ini.

5G backhaul : Modul SFP dan QSFP sangat penting untuk koneksi backhaul bandwidth tinggi yang menghubungkan stasiun dasar 5G ke jaringan inti. Ketika jaringan 5G berkembang, SFP berkecepatan lebih tinggi akan sangat penting untuk menangani lalu lintas data besar yang dihasilkan oleh peningkatan broadband seluler, komunikasi latensi rendah yang sangat dapat diandalkan, dan komunikasi tipe mesin yang besar.
Komputasi tepi : Munculnya komputasi tepi, yang membawa pemrosesan lebih dekat ke sumber data, sangat bergantung pada konektivitas berkecepatan tinggi dan andal. SFP sangat mendasar dalam menghubungkan pusat dan perangkat data tepi, memastikan latensi rendah untuk aplikasi IoT kritis.
IOT Industri (IIOT) : Dalam pengaturan industri, modul SFP yang kuat dan berkecepatan tinggi memungkinkan penyebaran sensor dan perangkat IIOT, memfasilitasi pengumpulan data real-time dan kontrol untuk pabrik pintar dan sistem otomatis.

D. Miniaturisasi dan efisiensi daya yang berkelanjutan

Tren terhadap faktor bentuk yang lebih kecil dan berkurangnya konsumsi daya akan bertahan.

Jejak kaki yang lebih kecil : Sementara SFP sudah kompak, drive untuk kepadatan port yang lebih tinggi akan terus mendorong untuk desain transceiver yang lebih kecil, memungkinkan produsen peralatan jaringan untuk mengemas lebih banyak konektivitas ke lebih sedikit ruang.
Efisiensi Energi : Penelitian dan pengembangan difokuskan pada mengoptimalkan komponen optik dan listrik dalam SFP untuk mengkonsumsi daya lebih sedikit sambil mempertahankan atau meningkatkan kinerja. Ini sangat penting untuk mengelola disipasi panas di lingkungan kepadatan tinggi dan mengurangi jejak karbon pusat data.

Sebagai kesimpulan, teknologi SFP jauh dari statis. Ini adalah bidang dinamis yang terus berinovasi, mendorong batas-batas kecepatan, efisiensi, dan kecerdasan untuk memenuhi tuntutan yang terus tumbuh dari dunia yang saling terkait, dari pusat data hyperscale hingga jangkauan terjauh dari jaringan 5G dan IoT.

Ix. Kesimpulan

A. Rekap penting dan keserbagunaan SFP

Sepanjang artikel ini, kami telah menjelajahi dunia modul SFP yang beragam, dari peran dasar mereka dalam jaringan modern hingga anatomi mereka yang rumit dan beragam aplikasi. Kami mulai dengan mengenali SFP sebagai "tulang punggung" konektivitas, memungkinkan konversi sinyal listrik yang mulus menjadi pulsa optik, dan sebaliknya. Sifatnya yang panas, kompak, dan serbaguna telah menjadikannya komponen yang sangat diperlukan di hampir setiap lingkungan jaringan.

Kami mempelajari berbagai jenis, mengkategorikannya berdasarkan laju data (100base, 1000base), panjang gelombang/jarak (SR, LR, ER, Bidi, CWDM/DWDM), dan aplikasi khusus (Fiber Channel, Sonet/SDH). Evolusi dari GBIC ke SFP, dan kemudian ke varian berkecepatan lebih tinggi seperti SFP, QSFP, dan OSFP, menyoroti drive berkelanjutan industri untuk bandwidth dan efisiensi yang lebih besar. Kami melihat bagaimana modul-modul ini sangat penting di seluruh pusat data, jaringan perusahaan, telekomunikasi, jaringan area penyimpanan, dan bahkan pengaturan industri, menyediakan antarmuka yang diperlukan untuk aliran data berkecepatan tinggi.

Selain itu, kami memeriksa pertimbangan penting untuk memilih SFP yang tepat, menekankan kompatibilitas, persyaratan jaringan, faktor lingkungan, dan peran DDM/DOM yang tak ternilai untuk pemantauan. Akhirnya, kami membahas praktik terbaik untuk instalasi, memecahkan masalah umum, dan pentingnya pembersihan yang cermat dan keselamatan laser.

B. Pikiran Akhir tentang Perannya dalam Mengembangkan Lansekap Jaringan

Modul SFP, dalam berbagai iterasi, lebih dari sekadar sepotong perangkat keras; Ini adalah bukti modularitas dan kemampuan beradaptasi yang diperlukan di dunia digital yang terus meningkat. Kemampuannya untuk memberikan konektivitas yang fleksibel, terukur, dan hemat biaya telah memungkinkan infrastruktur jaringan berkembang tanpa perombakan yang konstan dan mengganggu. Seperti yang kita lihat di masa depan, tren menuju kecepatan yang lebih tinggi (800 Gbps dan seterusnya dengan SFP-DD, QSFP-DD, OSFP), integrasi fitur-fitur canggih seperti peningkatan diagnostik dan keamanan, dan peran penting mereka dalam memungkinkan teknologi 5G dan IoT, menggarisbawahi relevansi abadi dan inovasi yang berkelanjutan di dalam SFP.

Transceiver yang kecil, namun kuat, ini akan terus menjadi jantung dari dunia kami yang saling berhubungan, dengan diam -diam memfasilitasi aliran data besar -besaran yang menyalakan segala sesuatu mulai dari komputasi awan hingga sistem otonom.

C. Panggilan untuk bertindak/bacaan lebih lanjut

Memahami modul SFP adalah langkah mendasar bagi siapa pun yang terlibat dalam desain jaringan, penyebaran, atau pemeliharaan. Untuk memperdalam pengetahuan Anda, pertimbangkan menjelajahi:

Dokumen MSA spesifik : Untuk spesifikasi teknis yang terperinci.
Matriks kompatibilitas vendor : Untuk memastikan integrasi yang mulus dengan peralatan Anda yang ada.
Standar pemasangan kabel serat optik : Untuk memahami nuansa jenis serat yang berbeda dan dampaknya pada kinerja SFP.
Teknologi Transceiver yang Muncul : Mengawasi perkembangan di 800g dan seterusnya untuk tetap di depan kurva dalam evolusi jaringan.
